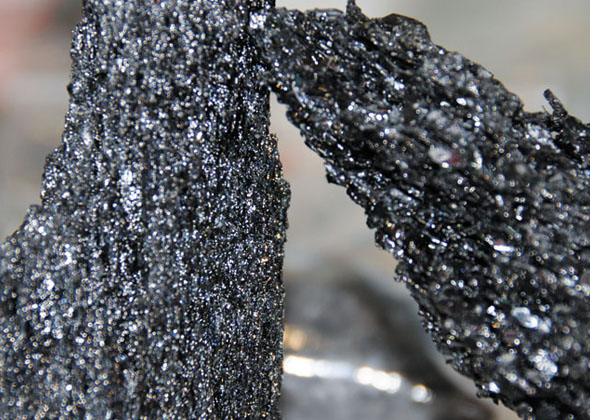

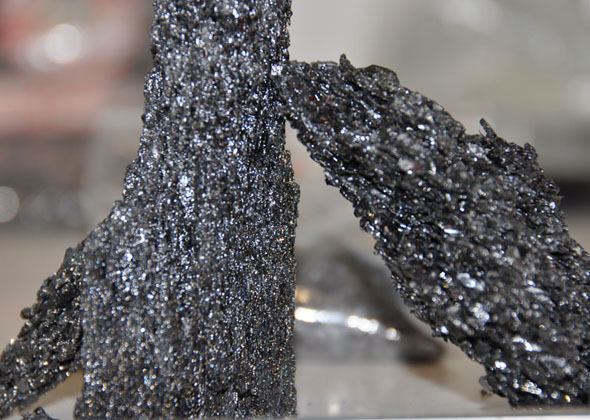

黑碳化硅是以石英砂和石油焦碳为主要原料，在电阻炉内经高温冶炼而成。呈黑色结晶，性脆而锋利，并具有一定的导热性和导电性。微观形状呈六方晶体，碳化硅的莫氏硬度为9.3,显微密硬度为2940--3300公kg/mm2，努普硬度为2670—2815 kg/mm2,在磨料中高于刚玉而仅次于金刚石、立方氮化硼和碳化硼。密度一般认为是3.20-3.25 g/cm3.碳化硅磨料的自然堆积密度在1.2--1.6 g/cm3之间，比重为3.20～3.25 g/cm3。
应用范围
万彩网主要用途：可用于晶体的切割和精密研磨、硬质玻璃的精密研磨、单晶硅和多晶硅棒的切片、单晶硅片的精密研磨、超硬金属的加工、铜及铜合金等软质金属的加工, 做固结磨具和涂附磨具；研磨抛光等。
生产流程
 |
 |

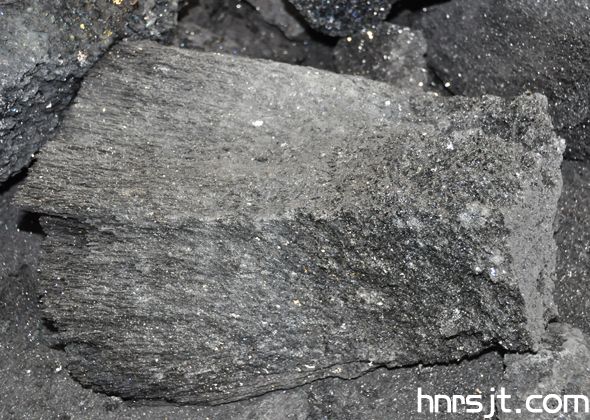

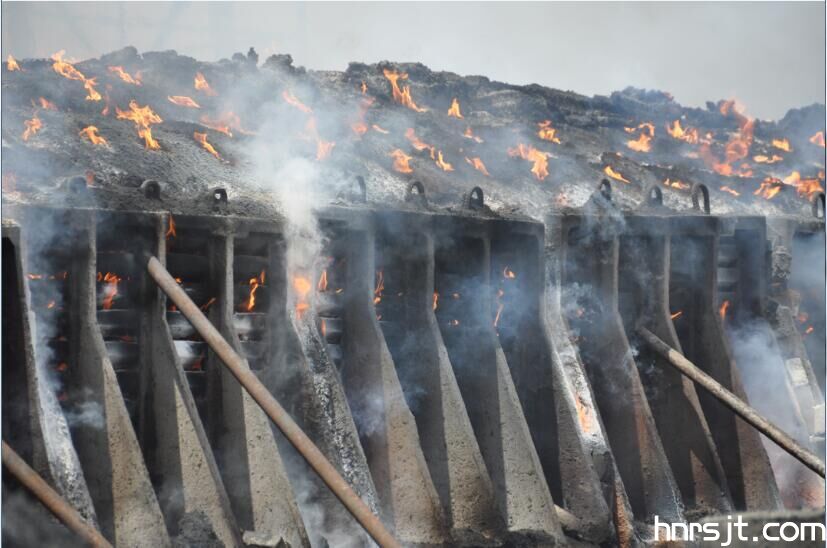

| 黑碳化硅冶炼中 | 黑碳化硅块 |
 |
 |

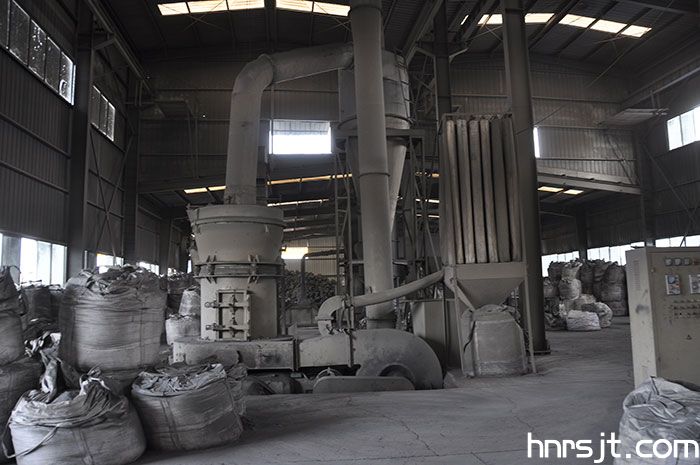

| 黑碳化硅生产线 | 黑碳化硅砂 |
 |
|

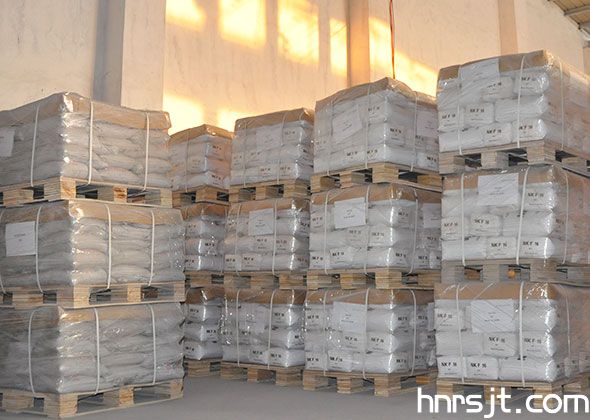

| 包装 |
技术参数
常用磨料粒度尺寸比较表
| 粒度分布(微米) | 化学指标 | 物理指标 | |||||||
| 粒度号 | D3最大值 | 粒度中值D50 | 最小粒径D94 | SiC ≥（%） | Fe2O3 ≤(%) | F•C ≤(%) | PH值 | 堆积密度 | 磁性物含量≤(%) |
| BC#800 | ≤20.0 | 14.0±1.0 | ≥9.0 | ≥95.00 | 1.2 | 0.4 | 6--8 | 1.18 | 0.008 |
| BC#1000 | ≤18.3 | 11.5±1.0 | ≥7.0 | ≥93.50 | 1.2 | 0.4 | 6--8 | 1.15 | 0.008 |
| BC#1200 | ≤17.5 | 9.5±0.8 | ≥5.5 | ≥93.50 | 1.2 | 0.4 | 6--8 | 1.13 | 0.005 |
| BC#1500 | ≤14.5 | 8.0±0.6 | ≥4.5 | ≥93.00 | 1.2 | 0.4 | 6--8 | 1.12 | 0.005 |
| BC#1800 | ≤13.5 | 7.0±0.6 | ≥4.2 | ≥93.00 | 1.2 | 0.4 | 6--8 | 1.05 | 0.005 |
| BC#2000 | ≤13.0 | 6.7±0.6 | ≥4.0 | ≥93.00 | 1.2 | 0.4 | 6--8 | 1.00 | 0.005 |
